Серийно выпускаемые однофазные счетчики электроэнергии
На DIN - рейку (DO)
Интеллектуальные
Интеллектуальные
Полностью соответствуют постановлению Правительства РФ № 890 от 19 июня 2020 г. и ФЗ №522 от 27.12.2018.
Cерийно выпускаемые модели:
ЛЕ-3 D3 1.0AR E4 SCM 24 - в корпусе на DIN-рейку, оптопорт, RS485, встроенное реле управления нагрузкой, поддержка СПОДЭС.
ЛЕ-3 D3 1.0AR E4RFx SCM 24 - в корпусе на DIN-рейку, оптопорт, RS485, радиомодем, встроенное реле управления нагрузкой, СПОДЭС.
ЛЕ-3 D3 1.0AR E4GSM1 SCM 24 - в корпусе на DIN-рейку, оптопорт, RS485, с комбинированным модулем GPRS/NB-IoT, встроенное реле управления нагрузкой, СПОДЭС.
Cерийно выпускаемые модели:
ЛЕ-3 D3 1.0AR E4 SCM 24 - в корпусе на DIN-рейку, оптопорт, RS485, встроенное реле управления нагрузкой, поддержка СПОДЭС.
ЛЕ-3 D3 1.0AR E4RFx SCM 24 - в корпусе на DIN-рейку, оптопорт, RS485, радиомодем, встроенное реле управления нагрузкой, СПОДЭС.
ЛЕ-3 D3 1.0AR E4GSM1 SCM 24 - в корпусе на DIN-рейку, оптопорт, RS485, с комбинированным модулем GPRS/NB-IoT, встроенное реле управления нагрузкой, СПОДЭС.
Трехфазный многотарифный счётчик электроэнергии непосредственного включения ЛЕ-3D1 предназначен для учета активной и реактивной электрической энергии в трехфазных 4-х проводных сетях переменного тока.
ЛЕ-3 ...D3...
ЗАКАЗАТЬ

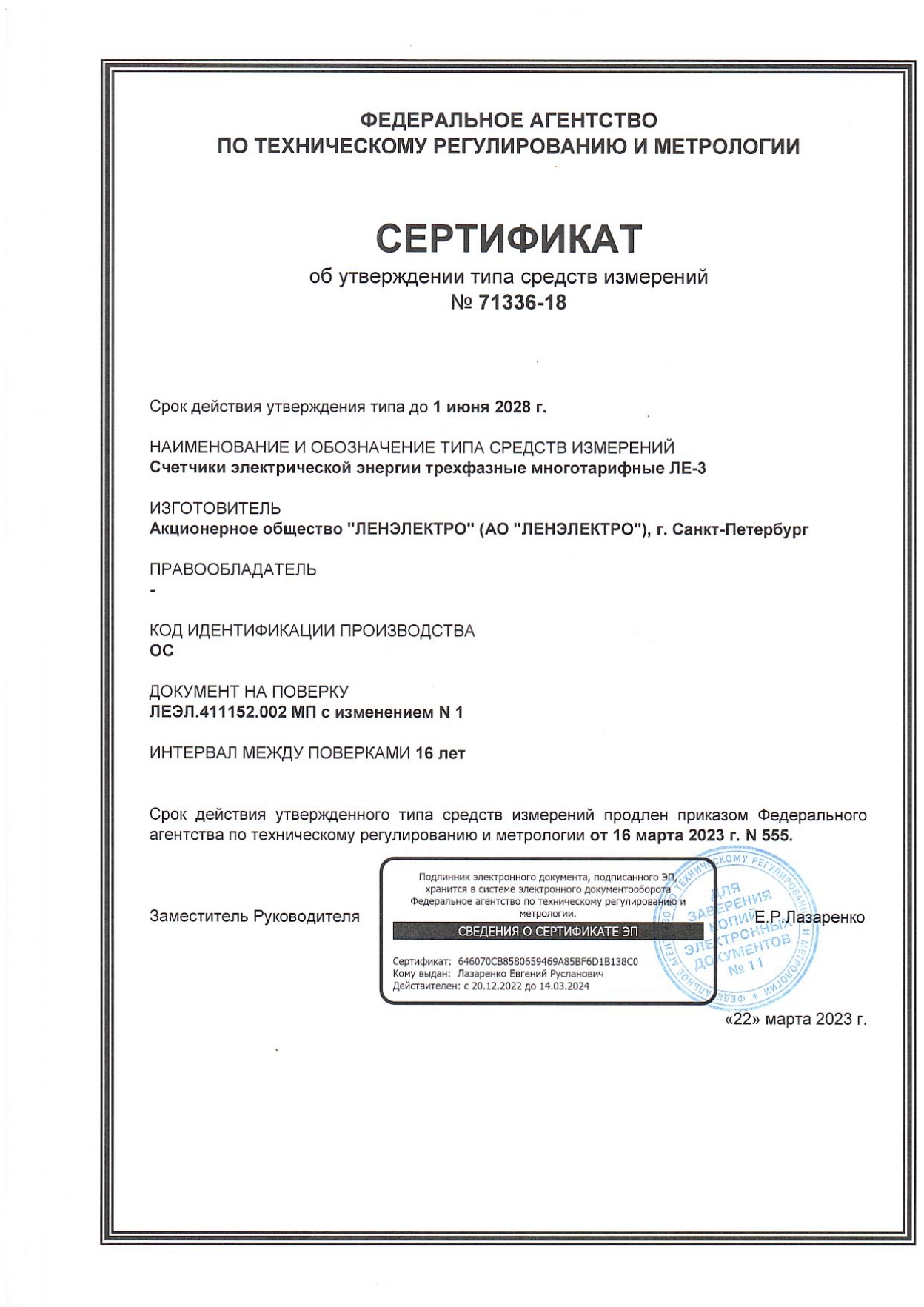

Сертификат об утверждении типа средств измерений.
Информационный буклет.

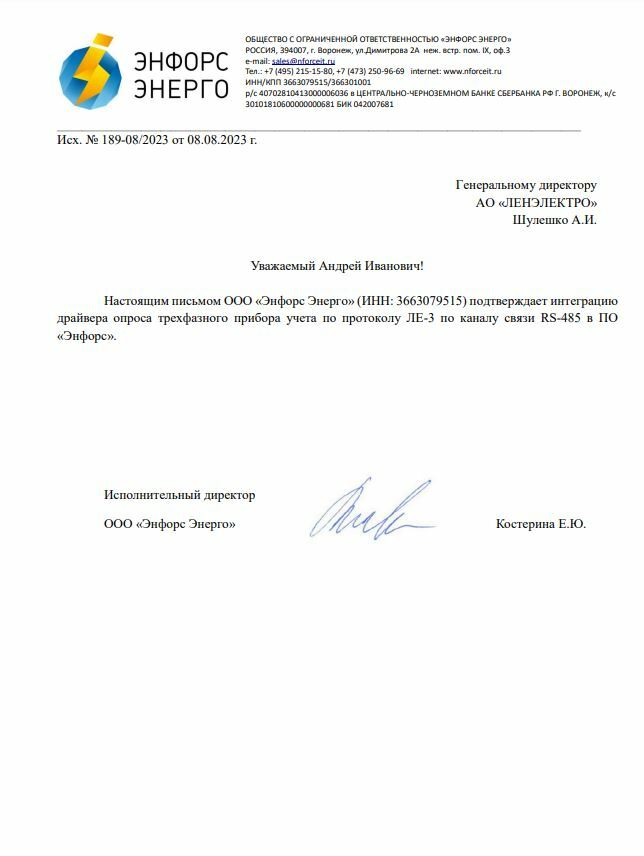

Интеграция "Энфонс Энерго"
Счетчик обеспечивает измерение и хранение в памяти полученных значений:
Активной и реактивной энергии:
Активной и реактивной, положительной и отрицательной мощностей, усредненных на 30-ти минутном интервале, в течение 128 суток.
Активной и реактивной энергии:
- нарастающим итогом суммарно и по тарифам, текущее
- нарастающим итогом суммарно и по тарифам, зафиксированных по окончании суток, в течение 128 суток;
- нарастающим итогом суммарно и по тарифам, зафиксированных на расчетный день месяца, в течение 36 месяцев
- нарастающим итогом суммарно и по тарифам, зафиксированных по окончании года, в течение 16 лет.
Активной и реактивной, положительной и отрицательной мощностей, усредненных на 30-ти минутном интервале, в течение 128 суток.
Функциональные возможности:
Нормативно-правовое обеспечение
Счетчик обеспечивает тарифное расписание:
- Соответствует ГОСТ 31818 11-2012.
- Соответствует ГОСТ 31819 21-2012.
- Соответствует ТОСТ 31819 22-2012.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
Счетчик обеспечивает тарифное расписание:
- до 32 разных графиков дневного планирования тарифов (до 16 точек переключения);
- до 12 разных графиков недельного планирования тарифов;
- до 12 сезонов;
- до 32 праздничных дня;
- об открытии/закрытии канала связи;
- об изменении параметров;
- о включении/выключении питания;
- о вскрытии крышки корпуса;
- о вскрытии крышки колодки;
- о воздействии магнитного поля;
- о реверсе тока;
- о превышении предельного тока;
- о наличии тока при отсутствии напряжения;
- об изменении даты/времени;
- о снижении напряжения ниже порога аварии;
- о неправильной последовательности фаз;
- о превышении коэффициента несимметрии напряжений по обратной последовательности фаз;
- о превышении коэффициента реактивной мощности;
- о выходе коэффициента реактивной мощности за порог на интервале интегрирования;
- об отклонении суммарной мощности в заданных пределах;
- о включении/отключении встроенного коммутационного аппарата (с указанием причины события);
- о попытке несанкционированного нарушения целостности программного обеспечения и параметров;
Счётчики сохраняют в памяти информацию:
Счётчик с функцией измерений показателей качества электрической энергии в соответствии с нормами ГОСТ 32144-2013 и ГОСТ 30804.4.30-2013 класс S или B сохраняет в журналах событий информацию :
Структура условного обозначения счетчиков и серийно выпускаемые модели.
ЛЕ-3 D2 1.0AR RF3 SCM 22 -счетчик c ZIGBEE радиомодемом, электронная пломба, датчик магнитного поля, реле управления нагрузкой, напряжение 3*230*400 В, ток 5(60)А.
- качестве электроэнергии по отклонению напряжения на 10%;
- качестве электроэнергии по отклонению частоты сети на 0,2 Гц и 0,4 Гц;
- суммарном времени отклонения напряжения за месяц;
- количестве перенапряжений за месяц;
Структура условного обозначения счетчиков и серийно выпускаемые модели.
ЛЕ-3 D2 1.0AR RF3 SCM 22 -счетчик c ZIGBEE радиомодемом, электронная пломба, датчик магнитного поля, реле управления нагрузкой, напряжение 3*230*400 В, ток 5(60)А.
Класс точности акт. энергии/реакт. энергии ... 1,0 / 2,0
Число тарифов\зон\ сезонов ....................... 4/16/12
Количество исключительных дней …… 32
Номинальное напряжение, В ……………… 3*230*400
Рабочий диапазон фазных напряжений,В…… 172-264
Рабочий диапазон частот, Гц………………… 50±2,5
Рабочий диапазон температур , грд С...………-40 +70
Номинальная (максимальная) сила тока, А ...... 5(60) или 5(100)
Габаритные размеры (высота х ширина х глубина) не более,мм.. 112.2х140х65,6
Число тарифов\зон\ сезонов ....................... 4/16/12
Количество исключительных дней …… 32
Номинальное напряжение, В ……………… 3*230*400
Рабочий диапазон фазных напряжений,В…… 172-264
Рабочий диапазон частот, Гц………………… 50±2,5
Рабочий диапазон температур , грд С...………-40 +70
Номинальная (максимальная) сила тока, А ...... 5(60) или 5(100)
Габаритные размеры (высота х ширина х глубина) не более,мм.. 112.2х140х65,6
Технические Характеристики:
Постоянная счетчика имп/(кВт*ч) и имп/(квар*ч).... 800 и 800
Точность хода часов, не хуже, с/сут……0,5
Количество одновременно работающих интерфейсов связи- 2
Масса не более,кг ...... 0.9
Средняя наработка до отказа не менее,ч.... 280 000
Срок службы не менее, лет .............30
Межповерочный интервал,лет...........16
Разрядность показаний ………………000000,0
Точность хода часов, не хуже, с/сут……0,5
Количество одновременно работающих интерфейсов связи- 2
Масса не более,кг ...... 0.9
Средняя наработка до отказа не менее,ч.... 280 000
Срок службы не менее, лет .............30
Межповерочный интервал,лет...........16
Разрядность показаний ………………000000,0
Счетчик измеряет следующие параметры сети:
Счетчик обеспечивает вывод на индикацию:
Количества учтенной активной и/или реактивной, положительной и/или отрицательной энергии нарастающим итогом, суммарно и пофазно, по 8 тарифам.
Текущие дату и время;
Кодов ошибок;
Действующего тарифа;
Направление мощности;
Обмен по сети;
Разряда батареи;
Воздействия магнита;
Вскрытия крышки колодки и вскрытия крышки корпуса;
Состояния фаз, реле и качества сети на месячном интервале.
- Среднеквадратичные значения тока, пофазно;
- Среднеквадратичные значения напряжений, пофазно;
- Значение активной мощности, суммарно и пофазно;
- Значение реактивной мощности, суммарно и пофазно;
- Значение полной мощности, суммарно и пофазно;
- Коэффициент мощности, суммарно и пофазно;
- Частоту сети.
Счетчик обеспечивает вывод на индикацию:
Количества учтенной активной и/или реактивной, положительной и/или отрицательной энергии нарастающим итогом, суммарно и пофазно, по 8 тарифам.
- на текущий момент.
- за месяц.
Текущие дату и время;
Кодов ошибок;
Действующего тарифа;
Направление мощности;
Обмен по сети;
Разряда батареи;
Воздействия магнита;
Вскрытия крышки колодки и вскрытия крышки корпуса;
Состояния фаз, реле и качества сети на месячном интервале.
